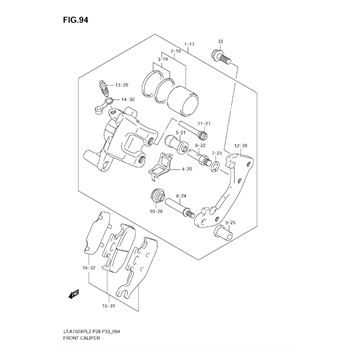

2012 Suzuki KingQuad (LT-A750XP) - Front Caliper

Please note: If a part is displayed on the diagram but not shown in the parts list, it is no longer available.
Location Part Description
1

CALIPER, ASSEMBLY, FRONT, RH

Part #: 59100-31G20-999 Required per assembly: 1
$362.72
$326.45
2

PISTON SET

Part #: 59300-13810 Required per assembly: 1
$40.74
$36.67
3

SEAL, SET, PISTON

Part #: 69100-13820 Required per assembly: 1
$11.31
$10.18
4

SPRING

Part #: 59315-27C00 Required per assembly: 1 Note: SPRING, PAD;
$15.15
$13.64
5

BOOT

Part #: 59386-13A00 Required per assembly: 1
$9.82
$8.84
6

BOLT

Part #: 59382-13A00 Required per assembly: 1 Note: PIN;
$10.21
$9.19
7

WASHER

Part #: 59314-13A00 Required per assembly: 1
$2.20
$1.98
8

PIN

Part #: 59387-00B20 Required per assembly: 1
$24.63
$21.05
9

NUT

Part #: 59388-00B20 Required per assembly: 1
$19.27
$16.47
10

BOOT

Part #: 59303-14500 Required per assembly: 1
$6.83
$6.15
11

PIN, HANGER

Part #: 59145-39D00 Required per assembly: 2
$23.30
$20.97
12

BRACKET, RH

Part #: 59151-31G20 Required per assembly: 1
Not Available
13

BLEEDER

Part #: 59121-01A00 Required per assembly: 1
$11.27
$10.14
14

CAP

Part #: 59122-01A00 Required per assembly: 1
$5.60
$5.04
15

PAD & SHIM SET RH

Part #: 59100-31870 Required per assembly: 1
$59.74
$53.77
16

SHIM

Part #: 69132-28C00 Required per assembly: 1
$10.23
$9.21
17

CALIPER, ASSEMBLY, FRONT, LH

Part #: 59300-31G20-999 Required per assembly: 1
$349.41
$314.47
18

PISTON SET

Part #: 59300-13810 Required per assembly: 1
$40.74
$36.67
19

SEAL, SET, PISTON

Part #: 69100-13820 Required per assembly: 1
$11.31
$10.18
20

SPRING

Part #: 59315-27C00 Required per assembly: 1 Note: SPRING, PAD;
$15.15
$13.64
21

BOOT

Part #: 59386-13A00 Required per assembly: 1
$9.82
$8.84
22

BOLT

Part #: 59382-13A00 Required per assembly: 1 Note: PIN;
$10.21
$9.19
23

WASHER

Part #: 59314-13A00 Required per assembly: 1
$2.20
$1.98
24

PIN

Part #: 59387-00B20 Required per assembly: 1
$24.63
$21.05
25

NUT

Part #: 59388-00B20 Required per assembly: 1
$19.27
$16.47
26

BOOT

Part #: 59303-14500 Required per assembly: 1
$6.83
$6.15
27

PIN, HANGER

Part #: 59145-39D00 Required per assembly: 2
$23.30
$20.97
28

BRACKET, LH

Part #: 59351-31G20 Required per assembly: 1
Not Available
29

BLEEDER

Part #: 59121-01A00 Required per assembly: 1
$11.27
$10.14
30

CAP

Part #: 59122-01A00 Required per assembly: 1
$5.60
$5.04
31

PAD & SHIM SET LH

Part #: 59100-31880 Required per assembly: 1
$59.74
$51.07
32

SHIM

Part #: 69132-28C00 Required per assembly: 1
$10.23
$9.21
33

BOLT (8X20)

Part #: 09106-08176 Required per assembly: 4
$4.28
$3.85
